CNC PLIENO BARAS STIRRUP BENDER SGW12T
Techniniai duomenys: Įvesti: ▲1600 stirrups gamybos per valandą ir kiekviena partija gali būti derlius iki 8tons. ▲Automatinė tiesinimo sistema, geresnis tiesinimo efektas ▲1 metų nemokamas garantinis aptarnavimas. ▲Elektriniai komponentai yra žinomų prekių ženklų, tokių kaip Schneider ir Chint galia yra teikiama ...
- produkto pristatymas
Techniniai duomenys:
Tempimui | Kg/mm245 | Kg/mm265 | |
| VIENO LAIDO LENKIMAS | 5-13Mm | 5-12Mm |
| DVIGUBAS VIELOS LENKIMAS | 5-10 mm | 5-8 mm |
| Operacija | AutomatasIcvielos šėrimo sistema (CNC) | |
| MAKS. LENKIMO KAMPAS | 180° | |
| MAKSIMALUS MAIŠYMO PUSĖS ILGIS | 1000 mm | |
| MIN. ILGIS STIRRUP PUSĖJE | 90 mm | |
| MAKS. LENKIMO GREITIS | 1050°/sek. | |
| MAKSIMALUS TRAUKOS GREITIS | 75-100 m/min | |
| LENKIMO KRYPTIS | Dvikryptė kryptis | |
| TRAUKOS PASLAUGOS VARIKLIO GALIA | 22Kw | |
| LENKIMO PASLAUGOS VARIKLIO GALIA | 7.5Kw | |
| BENDRA GALIA | 42 KW | |
| AERAGE ELEKTROS ENERGIJOS SUVARTOJIMAS | 6KW/H | |
| L×W×H | 5250×1760×2170mm | |
| Svoris | 5.3T |
Pristatyti:
▲ 1600 stirrups gamybos per valandą ir kiekviena partija gali būti derlius iki 8tonų.
▲Automatinė tiesinimo sistema, geresnis tiesinimo efektas
▲1 metų nemokamas garantinis aptarnavimas.
▲Elektriniai komponentai yra žinomų prekių ženklų, tokių kaip Schneider ir Chint galia teikia servo variklis, su dideliu efektyvumu ir tikslumu Parama multi - kalba interaktyvi sąsaja, paprastas veikimas.
▲ Nubrėžkite plieninę ritę tiesia linija ir lenkdami pjaustymu.
▲ metalinis skydelis, stebintis duris su standartiniu 5mm, ilgu tarnavimo laiku, labiau atsparus dilimui.
▲ Japonijos importuojami DSIKO guoliai naudojami pagrindinėse dalyse, siekiant užtikrinti tarnavimo laiką.
▲Straightening ratas pagamintas iš lydinio plieno tarnavimo laikas yra ilgesnis.
Funkcija:
▲Ta mašina gali apdoroti pasagos, stirrup, apskritimai, kabliukai H formos plieno, ilgas tiesus baras ir tt šimtus formų.
▲Process §5-13mm viengubos vielos ir §5-10mm dvigubi laidai deformuoto plieno ritės.
SUDEDAMOSIOS DALYS:
Automatinis išankstinio tiesinimo mechanizmas
▲Pajėgus reguliavimo mechanizmą sudaro 16 iš anksto sureguliuotų ratų, kurie skirstomi į viršutines ir apatines dvi grupes, kurios turi būti reguliuojamos ir kontroliuojamos servo varikliu. Išankstinio reguliavimo ratas yra dvigubo lizdo ir gali būti dvigubo laidinio.
▲Iš anksto nustatytas ratas yra pagamintas iš kalimo vėdinimo įrankių plieno, kuris yra atsparus nusidėvėjimui ir smūgiams.
Taip pat yra maitinimo prietaisas, kuris yra patogus pirmą kartą.
Automatinis tiesinimo mechanizmas
▲Automatiškai užbaigti armatiškai užbaigti armatijos ir apvalaus plieno tiesinimo
▲Tiesinimo mechanizmą sudaro 18 tiesinimo ratų, kurie skirstomi į dvi viršutines ir apatines grupes, kurias reikia reguliuoti ir valdyti servo varikliu. Tiesinimo ratai yra plokšti grioveliai ir gali būti dvigubos linijos ištiesinti.
Atsipirkimas
▲Each mašina su 2 vnt atsipirkimo.
▲Each atsipirkimo Maksimali keliamoji galia 2500KG baras.
▲Galėkite išmontuoti ir lengvai transportuoti.
▲Jūs galite pritaikyti atsipirkimą su stabdžiais.
Automatinis kolektorius
▲Automatinė gatavų stirrups kolekcija.
▲Susiėmti kiekį galima nustatyti. Lengva supakuoti gatavus produktus.
Lengva supakuoti gatavus produktus
Elektros spinta:
▲Su 22KW didelės galios servo varikliu, kad būtų užtikrintas sklandus traukos veikimas
Pneumatinis elementas
▲ komponentai priima garsų prekės ženklą "Airtac of Taiwan", užtikrina tarnavimo laiką
▲Split sutirštinimo ašmenų dizainas, storis iki 40mm, lengva naudoti daug kartų
▲Pasmulti-splittypeblade priėmimas, kuris apdomenina dvigubą gyvenimo laiką kartu su normaliu vieno gabalo peiliu
Svetainės maketas
Svetainės maketas
Pagrindiniai komponentai
Ne | Name | Prekės |
1 | Elektriniai komponentai | Schneider, Omron |
2 | Plc | Delta |
3 | Oro kompresorius | Jaguar |
4 | Apvalus rėmelis | Apkrova 2,5 tonos |
5 | Cilindrai ir komponentai | AirTAC oro uostas |
6 | Lenkimo guolis | Iko |
7 | Trauka, lenkimas | Servo variklis EURA |
8 | jutiklinis ekranas | Kinco (Kinco) |
9 | Reduktorius | Didžioji siena |
TIEKIMO APIMTIS:
1 | Vielos atsipirkimas (2,5 tonų talpa) | 2 VNT | ||
2 | Centrinė mašina | Vielos tiesinimo įrenginiai | 2 VIENETAI | |
Vielos šėrimo įrenginys | 1 VIENETAS | |||
Vielos lenkimo įrenginys | 1 VIENETAS | |||
Vielos pjovimo įrenginys | 1 VIENETAS | |||
Elektrinė spintelė | 1 VIENETAS | |||
Oro kompresorius | 1 VIENETAS | |||
3 | ontrol konsolė | 1 VIENETAS | ||
4 | Atsarginės dalys | 1 RINKINYS | ||
5 | Įrankiai | 1 RINKINYS | ||
6 | Vartotojo vadovas | 1 RINKINYS | ||
7 | Automatinių medžiagų surinkimo įrenginys (pasirinkimas) | 1 RINKINYS |
Skirtumai Palyginti kitus modelius

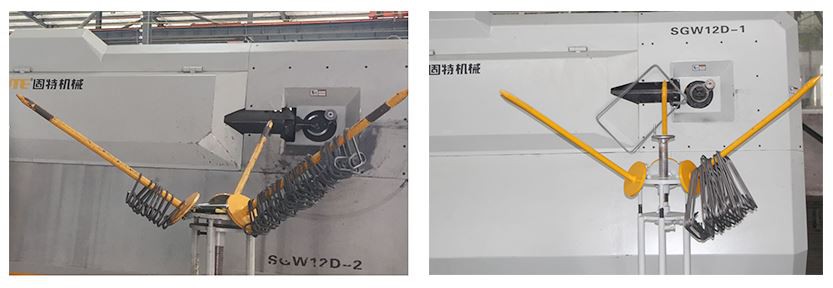

SGW12T | SGW12D-1 | SGW12D-2 | SGW12A-1 | SGW12D-4 | SGW14D-1 | SGW16D (SGW16D) | |
Automatinis tiesinimas | ✔ | X | X | X | X | X | X |
Maks.Lenkimas Viena viela | 12mm | 12mm | 12mm | 12mm | 12mm | 13mm | 16mm |
Maks.Lenkimas Dviguba viela | 10 | 10mm | 8mm | 8mm | 10mm | 10mm | 12mm |
Min.Lenkimas Ilgis | 90mm | 90mm | 90mm | 140mm | 90mm | 90mm | 90mm |
Maks.Lenkimas Ilgis (Lanko lenkimas) | 1m | 1m | 1m | 1m | 10m | 1m | 10m |
Lenkimo kryptis | Dvikryptė kryptis | Dvikryptė kryptis | Dvikryptė kryptis | Viena kryptis | Dvikryptė kryptis | Dvikryptė kryptis | Dvikryptė kryptis |
Iš viso įrenginių Galia | 42kw | 33 KW | 31KW | 25.5KW | 48KW | 45KW | 65KW |
Elektrinės dalys Prekės | Schneider | Schneider | Kinų CHIT | Kinų CHIT | Schneider | Schneider | Schneider |
Atsipirkimas Pajėgumų | 2.5T | 2.5T | 2.5T | 2.5T | 2.5T | 2.5T | 3.0T |
Mašina Svoris | 5300 kg | 3500Kg | 3300Kg | 1500Kg | 5700Kg | 3600Kg | 5500Kg |
